全自動影像測量儀與手動影像測量儀的區別
作者：牧象儀器 來源：www.ktvmtv.cn 時間：2017-05-06 08:31
影像測量儀是在測量投影儀的基礎上進行的一次質的飛躍，它將工業計量方式從傳統的光學投影對位提升到了依托于數位影像時代而產生的計算機屏幕測量。值得一提的是，目前市面上有一種既帶數顯屏又接計算機的過渡性產品。從嚴格意義來說，這種僅把電腦用作瞄準工具的設備不是影像測量儀，只能叫做“影像式測量投影儀”或“影像對位式投影儀”。換句話說：影像測量儀是依托于計算機屏幕測量技術和強大的空間幾何運算軟件而存在的。影像測量儀又分全自動影像測量儀(又名CNC影像儀）與手動影像測量儀兩種，它們之間的區別主要表現在如下幾個方面：
一：全自動影像測量儀實現了點哪走哪：
手動影像測量儀在測量點A、B兩點之間距離的操作是：先搖X、Y方向手柄走位對準A點，然后鎖定平臺、改手操作電腦并點擊鼠標確定；再打開平臺，手搖到B點，重復以上動作確定B點。每次點擊鼠標是要將該點的光學尺位移數值讀入計算機，當所有點的數值都被讀入后才能進行計算功能的操作…。這種初級設備就象一個技術的“積木拼盤”，一切功能與操作都是分離進行的；一會搖手柄、一會點鼠標…；手搖時還需注意均勻且輕而慢、不能回旋；一般，一位熟練操作員進行一個簡單的距離測量大概需要數分鐘。

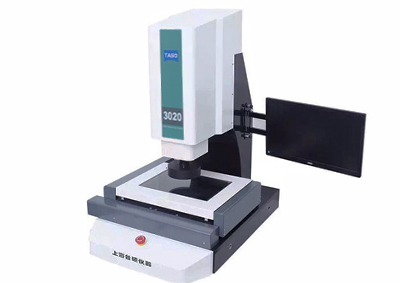

蘇州牧象CNC-3020全自動影像測量儀
全自動影像測量儀則不同，它建立在微米級精確數控的硬件與人性化操作軟件的基礎上，將各種功能徹底集成，從而成為一臺真正義上的現代精密儀器。具備無級變速、柔和運動、點哪走哪、電子鎖定、同步讀數等基本能力；鼠標移動找到你所想要測定的A、B兩點后，電腦就已幫你計算測量出結果，并顯示圖形供校驗，圖影同步，既使是初學者測量兩點之間距離也只需數秒鐘。
二：全自動影像測量儀實現了工件隨意放置：
手動影像測量儀在進行基準測量時，需要旋轉載物平臺上的分度盤，將零件的基準邊調整到平行于平臺的一個坐標軸，這是因為它的初級軟件不能支持極其復雜空間幾何換算。而全自動影像測量儀可以利用軟件技術完成空間坐標系旋轉和多坐標系之間的復雜換算，被測工件可隨意放置，隨意建立坐標原點和基準方向并得到測量值，同時在屏幕上呈現出標記，直觀地看出坐標方向和測量點，使最為常見的基準距離測量變得十分簡便而直觀。從此，分度盤這個機械時代的產物與搖柄一起成為歷史。

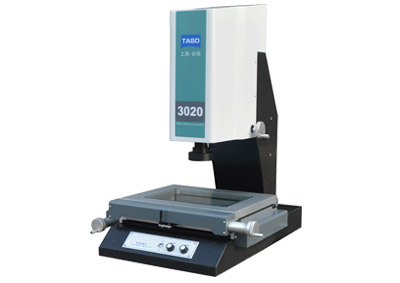

蘇州牧象VMS-3020手動影像測量儀
三：全自動影像測量儀實現了實時修正誤差：
手動影像測量儀在尋找目標點完成測量移位的過程中，由于依靠手動力的操作，移動平臺的主副導軌間會產生一定的偏移，不斷的來回運動還會產生回程間隙。在微米級精確測量時，將直接影響測量精度。全自動影像測量儀具有運動鎖定能力和在設計上采用了無回程間隙技術，從而徹底消除了這些誤差，提高了運動的平穩性和測量精度。
測量距離越長誤差也就越大，測量精度隨著長度而降低。手動影像測量儀不具備非線性實時糾正功能，無法消除諸如溫度、震動等環境因素引起的非線性誤差。全自動影像測量儀擁有十分優秀的誤差修正能力，通過建立在嚴格數學模型的軟件計算和實時控制來修正，從而使非線性誤差降到最小，提高了測量精度，突破了速度與精度的技術瓶頸。
四：全自動影像測量儀能進行CNC快速測量：
手動影像測量儀在進行同一工件的批量測量時，需要人工逐一手動走位，有時一天得搖上數以萬計的圈數，仍然只能完成數十個復雜工件的有限測量，工作效率低下。
全自動影像測量儀可以通過樣品實測、圖紙計算、CNC數據導入等方式建立CNC坐標數據，由儀器自動走向一個一個的目標點，完成各種測量操作，從而節省人力，提高效率。數十倍于手搖式影像測量儀的工作能力下，操作人員輕松而高效。
蘇州牧象檢測設備有限公司是一家專業從事影像測量儀的研發、制造、銷售、售后服務一體的設備制造企業，牧象檢測設備致力于手動影像測量儀、全自動影像測量儀、大行程龍門式影像儀及按客戶需求定做各種非標影像測量儀的研發生產。牧象立足于工業測量領域，共同致力于為精密制造業客戶研發設計更好的測量產品、提供更優質的測量服務。
