應用領域：
適用于機械、電子、模具、注塑、五金、橡膠、低壓電器，磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機（電腦）、液晶電視(LCD)、印刷電路板（線路板、PCB）、汽車、醫療器械、鐘表、螺絲、彈簧、儀器儀表、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、刀具、軸承、篩網、試驗篩、水泥篩、網板（鋼網、SMT模板）等行業。
機器特點：
1.采用非接觸式精密測量，對被測產品不會造成損傷；2.變焦物鏡與十字線發生器作為測量瞄準系統；3.由二維平面工作臺、光柵尺與數據箱組成數字測量及數據處理系統；4.儀器具有多種數據處理、顯示、輸入、輸出功能；與電腦連接后，采用專門測量軟件可對測量圖形進行處理。
技術參數：
有效測量行程(X軸×Y軸×Z軸) 700 mm×500 mm×200 mm Z軸調焦升降范圍 ≤200mm 分辨率 0.001mm X、Y軸線性精度 U≤( 3+L/200 )μm 載物臺尺寸 1000mm×750mm 玻璃臺尺寸 778mm×578 mm 承載重量 ≤25 kg 影像系統 德國 COMST 高解析分辨率1/3彩色CCD 物鏡 臺碩定制鏡頭 光學放大倍率0.7×-4.5× 影像放大倍率約 20-180× 光柵尺 高精度新天專業計量級精密光柵尺,分辨率0.001mm 上下光系統 臺碩自主定制LED 環形可微調式冷光源 傳動方式 臺灣精密無牙傳動＋臺灣HIWIN高精度直線導軌 操作方式 搖桿手柄 主機外形尺寸約 1370 mm×1200mm×1940 mm 機臺底座、Z軸立柱 高精度花崗巖 儀器總重 約580 kg 量測軟件 光學視覺精密測量測軟件 數據輸出 測量數據Word(doc)、Excel(xls)、物件放大攝像圖形(bmp、jpg)、二維圖形AutoCAD(dxf)、數據Word(doc格式)、Excel(xls格式) 數據導入 二維圖形AutoCAD(dxf)) 電源 AC 220±5V、50Hz 使用環境 溫度 20±3 ℃，濕度35%-65%
軟件功能：
1．基本測量：點、線、圓、弧、橢圓的測量。2．探針測量： 可以測量高、寬、長度、盲孔深度、圓錐頂角、圓柱的直徑等。3．在線標注：可以在實時影像中標注尺寸，半徑標注、直徑標注、角度標注、線性標注、對齊標注、文本標注、坐標標注等。4．離線標注：可以在鳥瞰的全圖中進行標注尺寸。5．幾何測量：兩圓弧頂點距離、兩直線的距離、垂直線、平行線、剪切直線、延長直線、兩線交點、線圓交點、兩圓交點、圓的切線、兩圓切線、兩線連接弧、角平分線。6．輔助功能：復制、全選、刪除、移動、鏡像、旋轉。7．坐標系：設置客戶坐標系、三點設定坐標系、坐標原點平移、坐標旋轉。8．坐標標注：以自設的坐標原點(0,0)為基準，標注畫面上任意一點的坐標位置。9．繪圖：可將實時影像中的實際工件外形進行描繪，形成完整的工程圖，繪圖方式和AutoCAD相似。10．報表格式：測量數據可以直接導入成EXCEL、word、CAD圖檔。自動尋邊功能：軟件采用自動尋邊取點，可以減少肉眼判斷帶來的誤差。

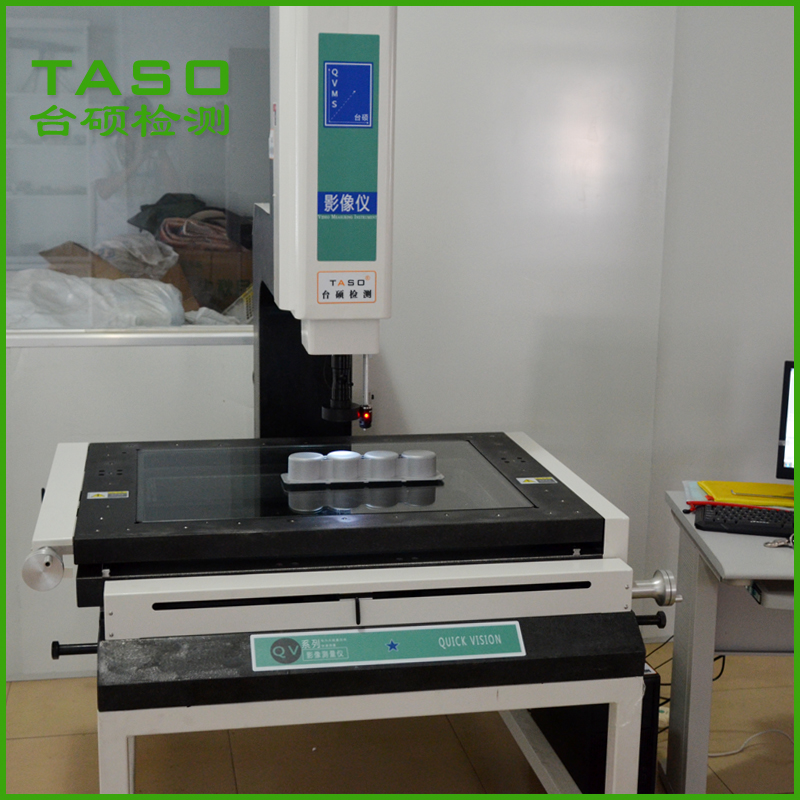

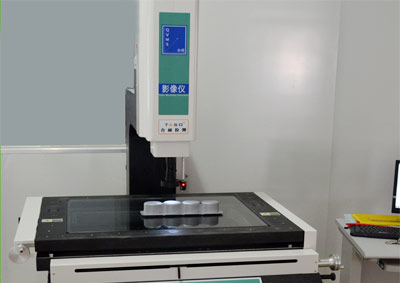

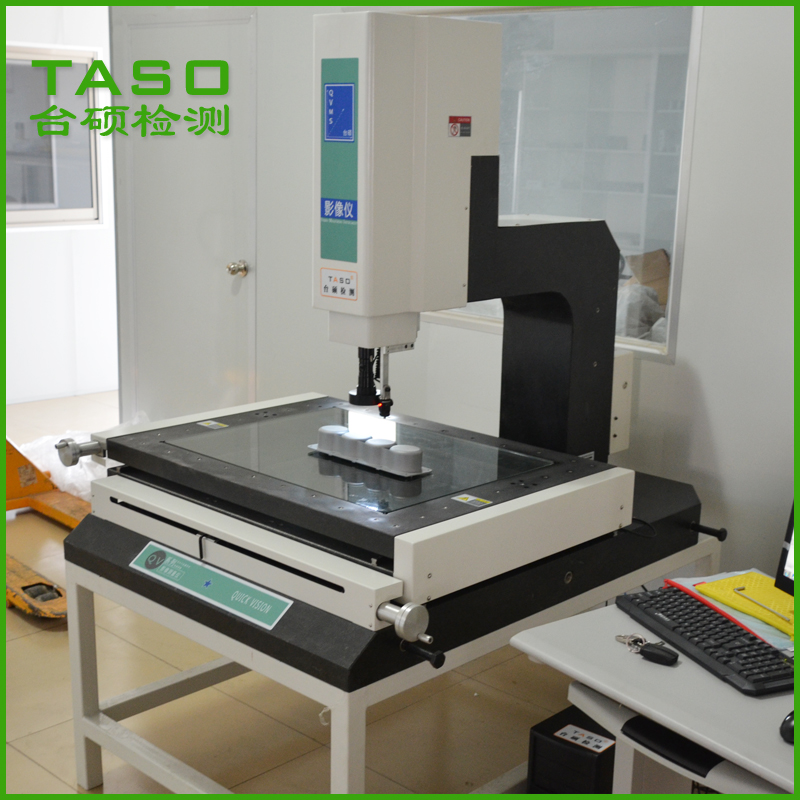

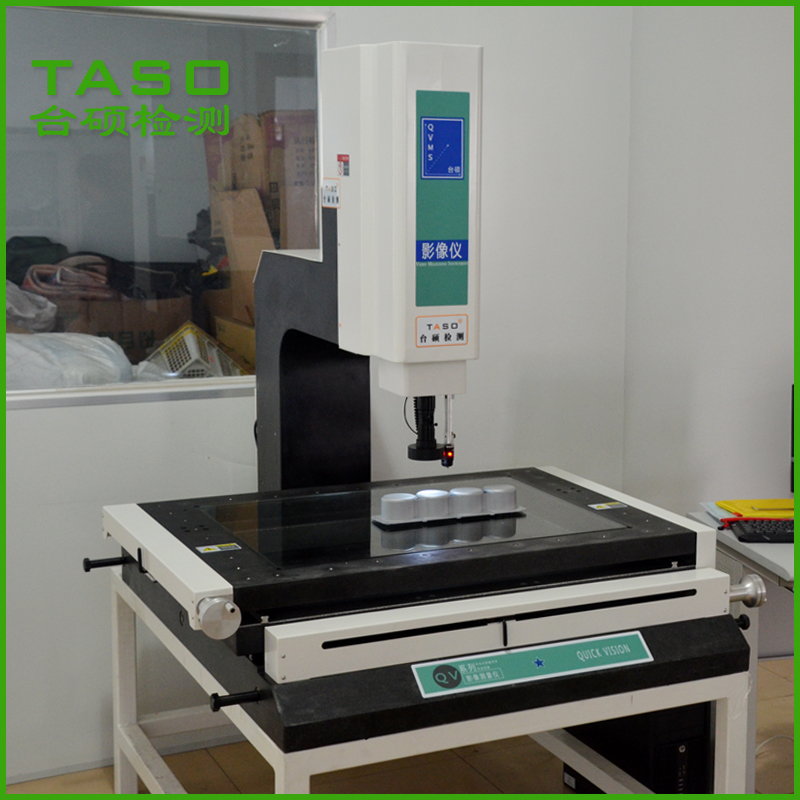

儀器培訓實拍：
