二次元影像測量儀的常見故障及保養方法
作者：牧象儀器 來源：www.ktvmtv.cn 時間：2017-05-10 11:22
二次元影像測量儀是集光、機、電、計算機圖像技術于一體的新型高精度、高科技測量儀器。精確、便捷的性能使其成為其它同類儀器的輔助換代產品。特別適合于小件為對象的精密測量或逆向測繪，適用于對塑料零件、五金模具、電子組件、光纖器件、精密零件、鐘表零件、小五金,LCD,玻璃,色彩分析等的測量檢測分析。廣泛應用于模具、螺絲、金屬、配件、橡膠、PCB板、彈簧、五金、電子、塑料等領域，在機械、電子、儀表、塑料等行業及高等院校、科研院所等領域具有一定的運用空間。
二次元影像測量儀是復雜而又精密的光學儀器，在野外和礦井坑道內進行作業時，經常要道受風雨、日曬和煤塵、濕氣等有害因素的侵蝕。因此，正確的使用、妥善的保養，對于保證儀器的精度、延長其使用期限具有極其重要的意義。那么影像測量儀在使用中容易遇到哪些故障呢?怎么解決故障怎么保養影像測量儀，從而減少儀器故障呢?

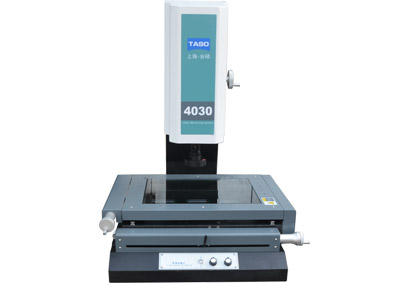

蘇州牧象VMS-4030手動影像測量儀
影像測量儀常見故障分為升降傳動故障、工作臺故障、投影屏故障、投影成像故障、影像成像故障、電氣故障、電子故障以及精度故障等。
1、升降傳動故障
常見的有升降有異響、無法上升,下降、下降有墜落感,彈跳、傳動時空回間隙大、微調不傳動、投影屏框松動等。
2、工作臺故障
一般容易出現光桿空轉、光桿傳動有彈跳、磨擦傳動時不順、工作臺運動有響聲、工作臺運動有卡滯現象等。解決故障時，要要找出故障原因，再對癥下藥。可調整彈簧的螺絲松緊、更換軸承、新上油、加潤滑油、更換光桿、調節或更換光桿支架等方式來解決。
3、投影屏故障
旋轉有聲響時，可清理端面上的雜質(如銹漬)，換新定位軸承等。旋轉時磨擦力大，可松開鎖緊螺絲，或換磨擦轉。旋轉時不均勻時，可換新度盤座、磨擦輪、磨擦輪軸等。投影屏旋轉不計數時，可扭緊角度磨擦機械，焊接好信號線，接好接插等。
4、投影成像故障
成像模糊、成像有暗區、影像有黑斑、成像對比光線暗等，可以對物鏡、投影屏、工作臺玻璃、聚光鏡、反光鏡等進行清洗。對燈絲進行調節或更換，如果燈泡電源電壓過低，則加裝總電源穩壓器。
5、影像成像故障
顯示黑屏?xí)r可查看電源線是否接好，電源電壓等，插緊顯示器信號線，如有零件損壞則需要更換顯示器或者十字線產生器。當物鏡變倍時十字線與描準點偏移大時，重調鎖鏡筒的螺絲釘，或者換鏡筒。當出現被測工作的某一邊有暗影時，可調節攝像機或者玻璃四個角上的螺絲，擺正工件。
6、電氣故障
常見故障有燈泡不亮、軸流風機不轉動、易燒燈泡、易燒保險絲、變壓器過熱，損壞等。
7、電子故障
如電箱按鍵失靈，可系統總清、換新面膜;如軸不計數，可換滑座或OP板或整個尺、重新接一下信號線、換主機板等。如數碼管缺筆劃，則需更換或維修。
8、精度故障
包括a.x.y軸精度不準、兩坐標測量精度差、角度示值誤差大、不同平面測量誤差大等。應對此類故障，要注意校正和調整。
如果想讓影像測量儀少發生故障，就要注重平時對儀器進行保養。儀器存放環境相當重要，最好能夠放置在清潔干凈的場所，放在清潔干燥的房間里避免光學零件表面發霉、金屬零件生銹、塵埃雜物剝落等。零件表面要保持清潔，不可以用手觸摸，要經常進行清潔。在裝卸工件時要特別小心玻璃平臺，測量平臺上不可放置過重的測量工件。當測量平臺附著水氣及油霧層時，請使用清潔劑清除污垢。機身外殼遭污染時，用軟布擦拭干凈。機身外殼的污染并不會影響測量精度，但污染可能擴散至線性滑軌或平臺等，對測量精度有影響的機身其他部分。玻璃工件應保持清潔，不可沾上污垢，否則可能導致影像測量儀的成像不清晰，造成測量精度下降。切忌不可用手觸碰鏡頭。如果鏡頭表面有手紋或油污，可用長纖維脫脂棉球或?qū)Ｓ玫溺R頭紙，蘸專用的鏡頭清潔劑擦拭，也可用紗布浸濕酒精輕輕擦拭。如果灰塵較多，則用吹氣球吹掉，或?qū)Ｓ玫臍怏w清潔劑，鏡頭毛刷，不可嘴吹。另外，放置測量工件時容易劃傷玻璃面，需要特別注意 若沾上油垢或灰塵用軟布擦拭。
此外，影像測量儀應放在清潔干燥的室內(室溫20℃±5℃，濕度低于60%)，避免光學零件表面污損，金屬零件生銹，塵埃雜物落入運動導軌，影響儀器機能。而影像儀含有精密部件，如影像系統、工作臺、光學尺以及Z軸傳動機構等均需精密調校，所有調節螺絲與緊固螺絲均已固定，客戶請勿自拆卸，如有問題請通知專業人員，如果自行拆卸會造成影像測量儀出現故障或精度降低，不在保修范圍內。需要注意的是，影像測量儀的所有電氣接插件，一般不要拔下，如已拔掉，則必須按標記正確插回并擰緊螺絲，不正確的接插，輕則影響儀器功能，重則可能損壞系統。
蘇州牧象是一家專業從事影像測量儀的研發、制造、銷售、售后服務一體的設備制造企業，牧象檢測儀器致力于手動影像測量儀、全自動影像測量儀、大行程龍門式影像儀及按客戶需求定做各種非標影像測量儀的研發生產。牧象立足于工業測量領域，共同致力于為精密制造業客戶研發設計更好的測量產品、提供更優質的測量服務。
影像測量儀常見故障分為升降傳動故障、工作臺故障、投影屏故障、投影成像故障、影像成像故障、電氣故障、電子故障以及精度故障等。
1、升降傳動故障
常見的有升降有異響、無法上升,下降、下降有墜落感,彈跳、傳動時空回間隙大、微調不傳動、投影屏框松動等。
2、工作臺故障
一般容易出現光桿空轉、光桿傳動有彈跳、磨擦傳動時不順、工作臺運動有響聲、工作臺運動有卡滯現象等。解決故障時，要要找出故障原因，再對癥下藥。可調整彈簧的螺絲松緊、更換軸承、新上油、加潤滑油、更換光桿、調節或更換光桿支架等方式來解決。
3、投影屏故障
旋轉有聲響時，可清理端面上的雜質(如銹漬)，換新定位軸承等。旋轉時磨擦力大，可松開鎖緊螺絲，或換磨擦轉。旋轉時不均勻時，可換新度盤座、磨擦輪、磨擦輪軸等。投影屏旋轉不計數時，可扭緊角度磨擦機械，焊接好信號線，接好接插等。
4、投影成像故障
成像模糊、成像有暗區、影像有黑斑、成像對比光線暗等，可以對物鏡、投影屏、工作臺玻璃、聚光鏡、反光鏡等進行清洗。對燈絲進行調節或更換，如果燈泡電源電壓過低，則加裝總電源穩壓器。
5、影像成像故障
顯示黑屏?xí)r可查看電源線是否接好，電源電壓等，插緊顯示器信號線，如有零件損壞則需要更換顯示器或者十字線產生器。當物鏡變倍時十字線與描準點偏移大時，重調鎖鏡筒的螺絲釘，或者換鏡筒。當出現被測工作的某一邊有暗影時，可調節攝像機或者玻璃四個角上的螺絲，擺正工件。
6、電氣故障
常見故障有燈泡不亮、軸流風機不轉動、易燒燈泡、易燒保險絲、變壓器過熱，損壞等。
7、電子故障
如電箱按鍵失靈，可系統總清、換新面膜;如軸不計數，可換滑座或OP板或整個尺、重新接一下信號線、換主機板等。如數碼管缺筆劃，則需更換或維修。
8、精度故障
包括a.x.y軸精度不準、兩坐標測量精度差、角度示值誤差大、不同平面測量誤差大等。應對此類故障，要注意校正和調整。
如果想讓影像測量儀少發生故障，就要注重平時對儀器進行保養。儀器存放環境相當重要，最好能夠放置在清潔干凈的場所，放在清潔干燥的房間里避免光學零件表面發霉、金屬零件生銹、塵埃雜物剝落等。零件表面要保持清潔，不可以用手觸摸，要經常進行清潔。在裝卸工件時要特別小心玻璃平臺，測量平臺上不可放置過重的測量工件。當測量平臺附著水氣及油霧層時，請使用清潔劑清除污垢。機身外殼遭污染時，用軟布擦拭干凈。機身外殼的污染并不會影響測量精度，但污染可能擴散至線性滑軌或平臺等，對測量精度有影響的機身其他部分。玻璃工件應保持清潔，不可沾上污垢，否則可能導致影像測量儀的成像不清晰，造成測量精度下降。切忌不可用手觸碰鏡頭。如果鏡頭表面有手紋或油污，可用長纖維脫脂棉球或?qū)Ｓ玫溺R頭紙，蘸專用的鏡頭清潔劑擦拭，也可用紗布浸濕酒精輕輕擦拭。如果灰塵較多，則用吹氣球吹掉，或?qū)Ｓ玫臍怏w清潔劑，鏡頭毛刷，不可嘴吹。另外，放置測量工件時容易劃傷玻璃面，需要特別注意 若沾上油垢或灰塵用軟布擦拭。
此外，影像測量儀應放在清潔干燥的室內(室溫20℃±5℃，濕度低于60%)，避免光學零件表面污損，金屬零件生銹，塵埃雜物落入運動導軌，影響儀器機能。而影像儀含有精密部件，如影像系統、工作臺、光學尺以及Z軸傳動機構等均需精密調校，所有調節螺絲與緊固螺絲均已固定，客戶請勿自拆卸，如有問題請通知專業人員，如果自行拆卸會造成影像測量儀出現故障或精度降低，不在保修范圍內。需要注意的是，影像測量儀的所有電氣接插件，一般不要拔下，如已拔掉，則必須按標記正確插回并擰緊螺絲，不正確的接插，輕則影響儀器功能，重則可能損壞系統。
蘇州牧象是一家專業從事影像測量儀的研發、制造、銷售、售后服務一體的設備制造企業，牧象檢測儀器致力于手動影像測量儀、全自動影像測量儀、大行程龍門式影像儀及按客戶需求定做各種非標影像測量儀的研發生產。牧象立足于工業測量領域，共同致力于為精密制造業客戶研發設計更好的測量產品、提供更優質的測量服務。
